Standardní ventilační jednotky s AC ventilátory

Ventilační jednotky a ventilátory se užívají pro chlazení zařízení v rozvaděči pomocí vzduchu z místnosti. Vhodné zejména pro menší tepelné zátěže.

Technický list Zjistit více

Kde koupit?

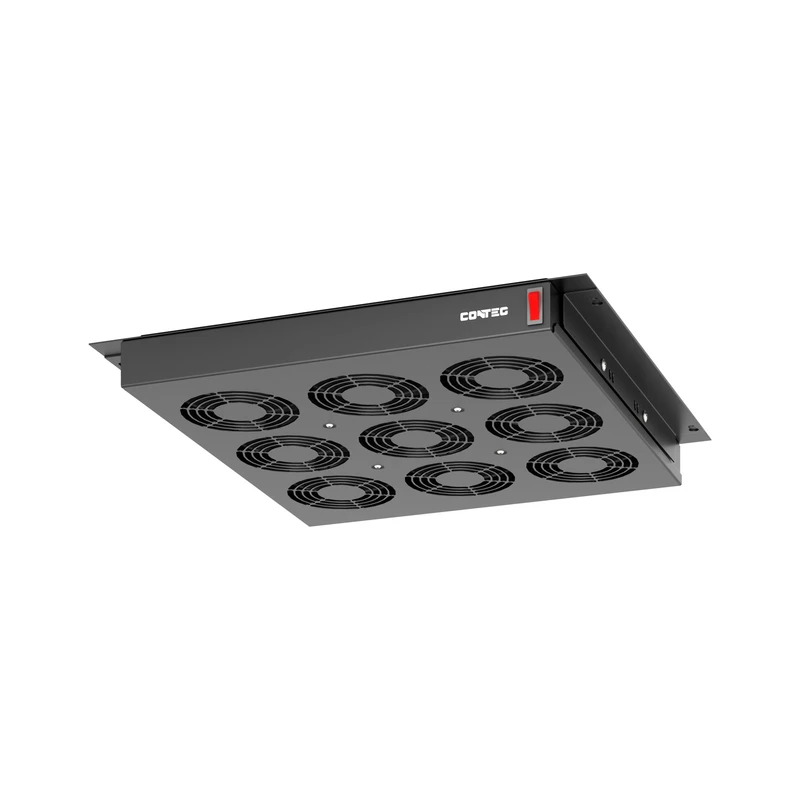

DP-VEN-09-plus-DP-VER-091F_bottom-front-web

DP-VEN-09-plus-DP-VER-091F_top-front-web

DP-VEN-09-plus-DP-VER-091F_bottom-back-web

DP-VEN-09-plus-DP-VER-091F_installation1-web

DP-VEN-09-plus-DP-VER-091F_installation2-web

DP-VEN-09-plus-DP-VER-091F_installation3-web

Představení produktu

Ventilační jednotky a ventilátory se užívají pro chlazení zařízení instalovaných v rozvaděči pomocí vzduchu z místnosti. Montují se buď na 19"" vertikální lišty (horizontálně) nebo do horního či spodního rámu rozvaděče (nutný instalační rám). K dispozici jsou jednotky s až 9 ventilátory.

Specifický výkon ventilátoru (SFP) = 611 W / (m3/s)

Informace Ke stažení

Informace

Základní charakteristika

Produktová řada název	Standardní ventilátory s AC ventilátory
Technické informace	Ventilační jednotky: DP-VEN-02, DP-VEN-03, DP-VEN-04, DP-VEN-06, DP-VEN-09 Používají se k nucenému proudění vzduchu rozvaděčem za účelem zlepšení chlazení Dva až devět ventilátorů Možnosti instalace: a) Do 19"" lišt – horizontálně; b) Do horního nebo dolního rámu stojanového rozvaděče Pro instalaci ventilační jednotky do horního nebo dolního rámu nutná připojovací sada Teplotní rozsah: -10 °C až +55 °C Součástí je termostat s rozsahem 0–60 °C (žádný volitelný termostat) Rozsah napětí 230 V / 50–60 Hz (volitelně 48 V DC) Krytí: podle EN 60529, IP 20 Barva: prášková barva RAL 9005 Standardní řešení s AC motor-ventilátory DP-VEN-XX Balení zahrnuje: ventilační jednotka s 19"" konzolami, termostat, napájecí kabel, instalační sada DP-MO-01 Ventilátory: DP-VE-01, DP-VEN-01 Nucené proudění vzduchu rozvaděčem Dvě verze s termostatem a kovovým pláštěm – DP-VEN-01 (pro perforaci VC), bez termostatu a kovového pláště – DP-VE-01 (pro perforaci VH nebo TH) Lze instalovat do boční nebo horní části nástěnného rozvaděče, Speciální perforace vyžadována – objednací kód je potřeba rozšířit: a) VH pro 2x boční perforaci nebo TH pro 2x perforaci horního krytu; obojí pouze pro DP-VE-01; b) VC pro 2x na střed orientované otvory pro DP-VEN-01 V horním nebo spodním rámu rozvaděče je potřebný perforovaný panel DP-VE-ROV2 nebo DP-VE-ROV4 Balení zahrnuje: DP-VE-01: ventilátor s mřížkou, napájecí kabel, 8x šroub, 8x matice; DP-VEN-01: zapouzdřený ventilátor, napájecí kabel, termostat, 4x šroub, 4x matice

Produktová řada název

Standardní ventilátory s AC ventilátory

Technické informace

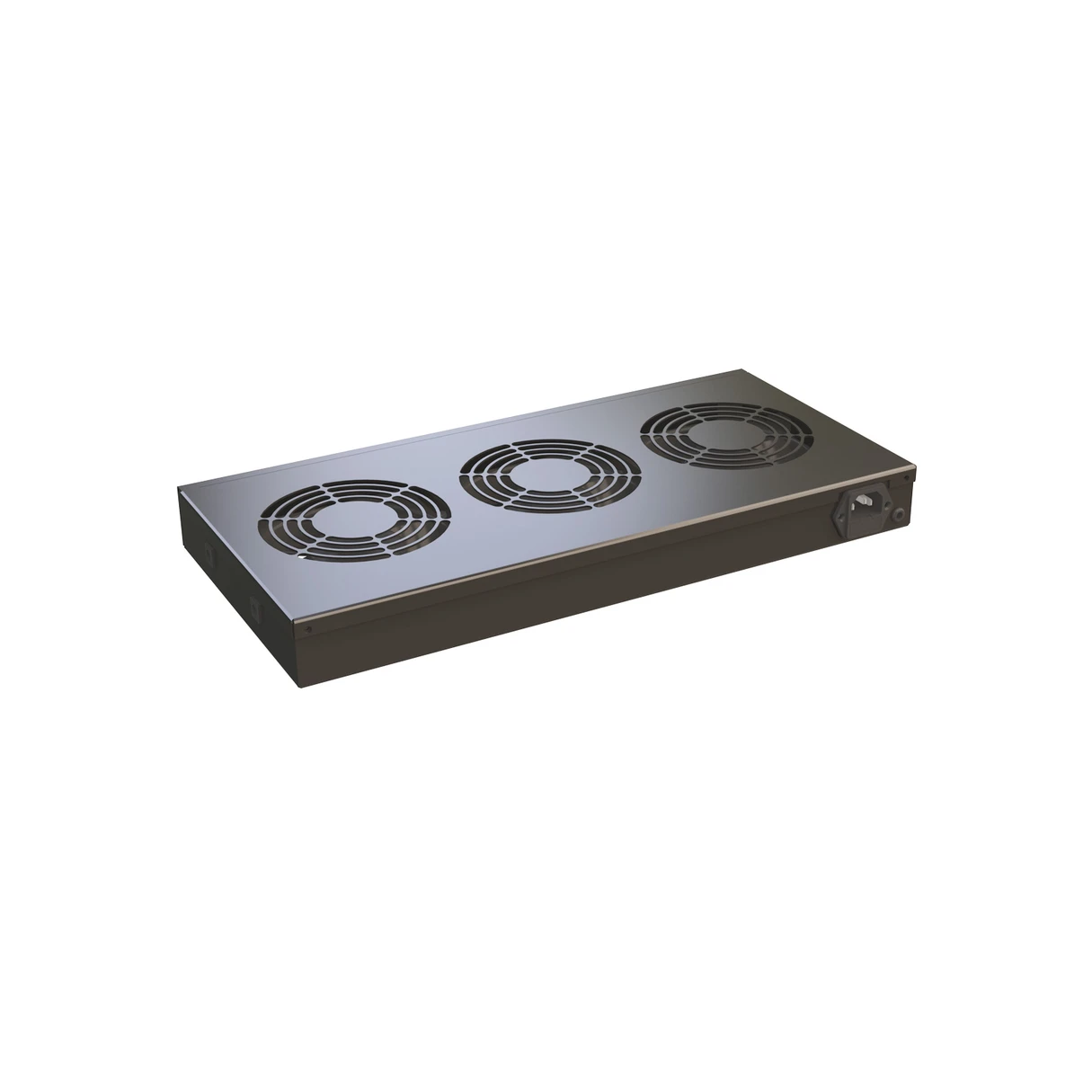

Ventilační jednotky: DP-VEN-02, DP-VEN-03, DP-VEN-04, DP-VEN-06, DP-VEN-09

Používají se k nucenému proudění vzduchu rozvaděčem za účelem zlepšení chlazení
Dva až devět ventilátorů
Možnosti instalace: a) Do 19"" lišt – horizontálně; b) Do horního nebo dolního rámu stojanového rozvaděče
Pro instalaci ventilační jednotky do horního nebo dolního rámu nutná připojovací sada
Teplotní rozsah: -10 °C až +55 °C
Součástí je termostat s rozsahem 0–60 °C (žádný volitelný termostat)
Rozsah napětí 230 V / 50–60 Hz (volitelně 48 V DC)
Krytí: podle EN 60529, IP 20
Barva: prášková barva RAL 9005
Standardní řešení s AC motor-ventilátory DP-VEN-XX
Balení zahrnuje: ventilační jednotka s 19"" konzolami, termostat, napájecí kabel, instalační sada DP-MO-01

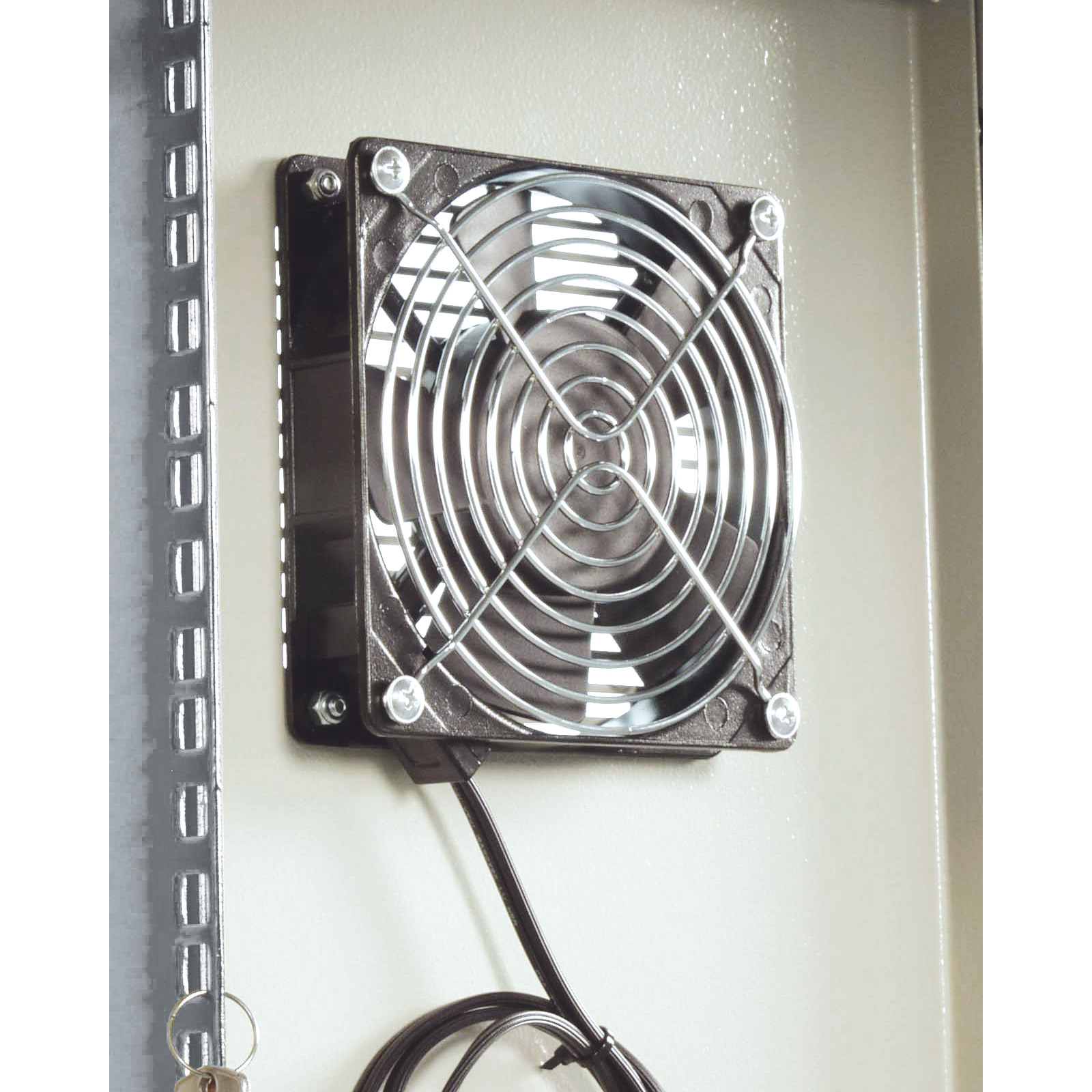

Ventilátory: DP-VE-01, DP-VEN-01

Nucené proudění vzduchu rozvaděčem
Dvě verze s termostatem a kovovým pláštěm – DP-VEN-01 (pro perforaci VC), bez termostatu a kovového pláště – DP-VE-01 (pro perforaci VH nebo TH)
Lze instalovat do boční nebo horní části nástěnného rozvaděče,
Speciální perforace vyžadována – objednací kód je potřeba rozšířit: a) VH pro 2x boční perforaci nebo TH pro 2x perforaci horního krytu; obojí pouze pro DP-VE-01; b) VC pro 2x na střed orientované otvory pro DP-VEN-01
V horním nebo spodním rámu rozvaděče je potřebný perforovaný panel DP-VE-ROV2 nebo DP-VE-ROV4
Balení zahrnuje: DP-VE-01: ventilátor s mřížkou, napájecí kabel, 8x šroub, 8x matice; DP-VEN-01: zapouzdřený ventilátor, napájecí kabel, termostat, 4x šroub, 4x matice
